7.1 CNN入门详解 #
卷积神经网络（CNN）常常被用来做图像处理，当然也可以用一般的神经网络，那它们各自有什么优缺点呢？
FNN用于图片处理的缺点 #
使用一般的全连接前馈神经网络（FNN）处理图片时的缺点：
- 需要很多的参数： 假设有一张尺寸100×100的图片（尺寸已经算很小了），那输入层就有100×100×3=30K个像素，假设第一个隐藏层有1K个神经元（一个神经元包含30K个参数），这就已经需要30M个参数了……
- 该架构中每个神经元就是一个分类器，这是没必要的： 第一个隐藏层作为最基础的pattern分类器（比如判断有无绿色、边缘等），第二个隐藏层基于第一个隐藏层继续做pattern分类（比如木头、肉类），以此类推……
按照人类的直观理解，我们不是像全连接神经网络一样去处理图片的。具体来看，有哪些方面呢？
图片的一些性质 #
结合全连接前馈神经网络的缺点和人类对图片的直观理解，可以得到下述图片的3个性质。
性质1：Some patterns are much smaller than the whole image. #
在识别某个模式（pattern）时，一个神经元并不需要图片的所有像素点。对于一张人类全身照的图片，我们只需要看到头部而非整张图片就可以判断它是一个人脸。所以我们应该是可以用少量参数去识别这些pattern的。
性质2：The same patterns appear in different regions. #
比如说人脸可以在图片的中间区域，也可以在图片的某个角落区域。所以识别不同区域中的相同pattern的多个分类器（或detector）应该用同一组参数或者共享参数。
性质3：Subsampling the pixels will not change the object #
CNN架构说明 #
2014年在ECCV上提出，针对上述的图片的3个性质，确定了CNN的架构如下。
如上图所示，图片经过卷积层然后进行最大池化（max pooling），这个步骤可以进行多次；然后将数据展开（Flatten），然后将数据传进全连接前馈网络得到最后的图片分类结果。
如上图所示，卷积是针对了图片的性质1和性质2，最大池化是针对了图片的性质3。
卷积(Convolution) ★ #
假设有一张6×6的二值图，即一个6×6的矩阵。
卷积核（Filter） #

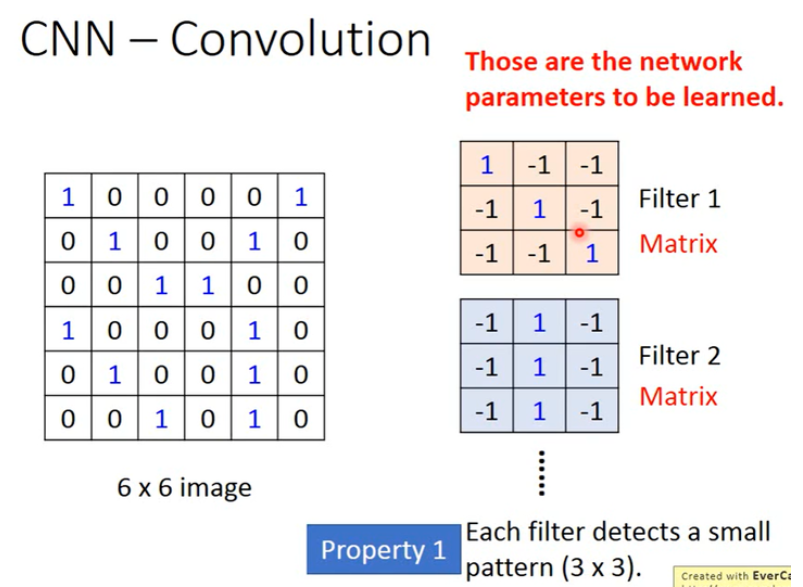

神经元就是一个计算/函数，卷积核其实就是神经元。如下图所示，1个卷积层可以有多个卷积核，矩阵里元素的值就是需要通过学习得到的参数。因为这里的输入是一个矩阵，所以卷积核也是1个矩阵（卷积核的通道数等于输入的通道数）。假设卷积核大小是3×3，这对应了图片的性质1，即用小的卷积核识别一个小的pattern。
怎么做卷积 #
如下图所示
- 卷积区域： 根据该卷积核的大小（以3×3为例），选择图片中相同大小的区域进行卷积。
- 卷积的计算方法： 从图片中扫描得到的3×3矩阵和卷积核的3×3矩阵，这2个矩阵相同位置的元素相乘可以得到9个值并求和（也就是内积）得到1个值，这就是1次卷积操作。
- 卷积顺序和方向：
- 卷积核按照从左到右、从上到下的顺序，从图片左上角开始移动，移动步长（stride）可以设置（以1为例）。在扫描到的每个区域中，都进行1次卷积。1个卷积核移动结束后，则得到1个新的矩阵（大小为4×4），即1个卷积核的输出是1个矩阵。
- 卷积层有多个卷积核，每个卷积核都按照该方式进行卷积得到多个矩阵，这些矩阵合起来就形成了1个卷积层的特征图（Feature Map），这个特征图也就是卷积层的输出。
- 卷积层特征图的通道数等于该卷积层中卷积核的数量，即某卷积层有多少个卷积核，那该卷积层的特征图就有多少个通道。
